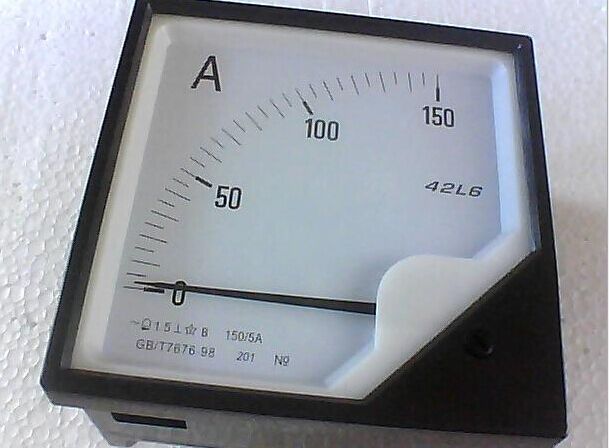

EN42L6-A.V電流電壓表
適用范圍： 本系列產品為磁電系內磁式結構，適用于安裝在各控制系統和配電系統的顯示面板和 大型開關板上指示相關電參數，如：交直流電流、電壓、功率因數、功率、同步值、頻率、展開電壓和過載電流等。產品性能符合 GB7676-1998 標準。
主要技術參數：
準確度為： 1.5 級
使用條件： -20 ～＋50 ℃,相對濕度≤85%
耐壓影響：自頻定值變化±15%時，引起指示值誤差不超過基本誤差
機械性能：能承受加速為30米/秒2，沖擊頻率每分鐘80-120次、二小時運輸顛震
工作位置：垂直方向合用
結構特征： 塑料、膠木外殼，玻璃窗口，磁電系內磁式結構
" data-ke-src="/dingli_attached/image/20220922/適用范圍： 本系列產品為磁電系內磁式結構，適用于安裝在各控制系統和配電系統的顯示面板和 大型開關板上指示相關電參數，如：交直流電流、電壓、功率因數、功率、同步值、頻率、展開電壓和過載電流等。產品性能符合 GB7676-1998 標準。
主要技術參數：
準確度為： 1.5 級
使用條件： -20 ～＋50 ℃,相對濕度≤85%
耐壓影響：自頻定值變化±15%時，引起指示值誤差不超過基本誤差
機械性能：能承受加速為30米/秒2，沖擊頻率每分鐘80-120次、二小時運輸顛震
工作位置：垂直方向合用
結構特征： 塑料、膠木外殼，玻璃窗口，磁電系內磁式結構
主要技術參數：
準確度為： 1.5 級
使用條件： -20 ～＋50 ℃,相對濕度≤85%
耐壓影響：自頻定值變化±15%時，引起指示值誤差不超過基本誤差
機械性能：能承受加速為30米/秒2，沖擊頻率每分鐘80-120次、二小時運輸顛震
工作位置：垂直方向合用
結構特征： 塑料、膠木外殼，玻璃窗口，磁電系內磁式結構
|
名稱 |
常用規格（測量范圍） |
備注 |
|
|
交流電流表 |
A |
0.5-50A |
直接接通 |
|
10/5A-800/5A |
經電流互感器通次級電流 |
||
|
KA |
10KA-10KA |
||
|
交流電壓表 |
V |
10V-600V |
直接接通 |
|
KV |
1KV-35KV |
經電流互感器通次級電流 100V |
|
|
直流電流表 |
μA、mA |
50μA-500μA 1mA-500mA |
直接接通 |
|
A |
1A-15A |
||
|
15A-750A |
外附分流器75mV |
||
|
KA |
1KA-3KA |
||
|
直流電壓表 |
V |
3V-600V |
直接接通 |
|
KV |
1KV-3KV |
外附定值電阻 |
|
|
頻率表 |
HZ |
45-55HZ 100V 220V 380V |
2.5級 |
|
功率表 |
W、VAR |
100V 380V 380-380KV/100V 5A 5-10KA/5A經電壓互感器二次電壓 100V經電壓互感器二次電壓 100V |
2.5級 |
|
功率因數表 |
COSφ |
COS φ =0.5-1-0.5 100V/5A 220V/5A 380/5A |
2.5級 |
